共模电感的作用和共模电感的原理是什么

文章来源:智成电子 人气: 403 发表时间: 12-24

TDK代理商智成电子介绍共模电感的作用和共模电感的原理是什么

共模电感,也叫共模扼流圈,常用于电脑的开关电源中过滤共模的电磁干扰信号。在板卡设计中,共模电感也是起EMI滤波的作用,用于抑制高速信号线产生的电磁波向外辐射发射。共模电感实质上是一个双向滤波器:一方面要滤除信号线上共模电磁干扰,另一方面又要抑制本身不向外发出电磁干扰,避免影响同一电磁环境下其他电子设备的正常工作。共模电感的滤波电路,La和Lb就是共模电感线圈。这两个线圈绕在同一铁芯上,匝数和相位都相同(绕制反向)。这样,当电路中的正常电流流经共模电感时,电流在同相位绕制的电感线圈中产生反向的磁场而相互抵消,此时正常信号电流主要受线圈电阻的影响。

如上图所示的共模电感:

1、若有共模成份穿过共模电感时,依据右手定则,会到2个电磁线圈产生方位同样的电磁场,彼此提升,等同于对共模信号存有相对较高的阻抗角;

2、若有差模成份穿过共模电感时,依据右手定则,会到2个电磁线圈产生方位反过来的电磁场,彼此相抵,等同于对差模数据信号存有相对较低的阻抗角。

3、换一个方法了解:当V+上流过一个信号频率共模干扰,所形成的交变磁场,会在另一个电磁线圈上形成一个感应电流,依据左手定则,感应电流方向与V-上共模干扰方向反过来,就相抵了一部分,减少了共模干扰。

4、共模电感主要运用于多线或是差分信号系统软件,如220V交流电、CAN总线、USB数据信号、HDMI数据信号这些。用以滤掉共模干扰,与此同时有价值的音频信号损耗比较小。

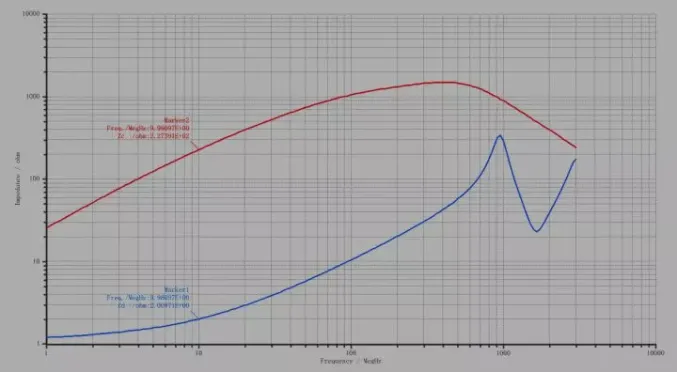

下图是TDK共模电感的共模阻抗和差模阻抗,如果共模干扰频率在10MHz左右,滤波效果很好,但如果是100kHz,可能就没什么效果。如果差分信号速率较高,100M以上,可能就会影响信号质量。

以上就是本文全部内容,如需要原装正品TDK共模电感,TDK共模滤波器,欢迎来电咨询TDK一级代理商智成电子13510639094微信同号。
