陶瓷贴片电容裂纹引起电容失效的原因

文章来源:智成电子 人气: 502 发表时间: 01-05

TDK代理商智成电子讲述陶瓷贴片电容常见失效原因及解决办法

陶瓷贴片电容MLCC中的机械裂纹引起的主因是什么?

引起机械裂纹的主要原因有两种。第一种是挤压裂纹,它产生在元件拾放在PCB板上的操作过程。第二种是由于PCB板弯曲或扭曲引起的变形裂纹。挤压裂纹主要是由不正确的拾放机器参数设置引起的,而弯曲裂纹主要由元件焊接上PCB板后板的过度弯曲引起的。

陶瓷贴片电容如何区分挤压裂纹与弯曲裂纹?

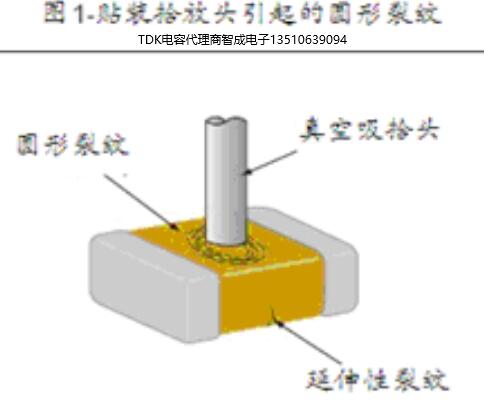

挤压裂纹会在元件的表面显露出来,通常是颜色变化了的圆形或半月形裂纹,居于或邻近电容器的中心(见图1)。当接下来的加工过程产生的额外应力应用到元件上时,这些小裂纺会变成大裂纹,包括PCB变曲引起的应力。

弯曲裂纹的标志是表现为一个“Y”形的裂纹或是45o角斜裂纹,在DPA切面下可观测到(见图2)。这类裂纹有可能在MLCC的外表面观测到,亦可能在外表面观测不到。弯曲裂纹主要位于靠近PCB焊点处。
