TDK电容_TDK低电阻型树脂电极贴片电容介绍

文章来源:智成电子 人气: 495 发表时间: 01-06

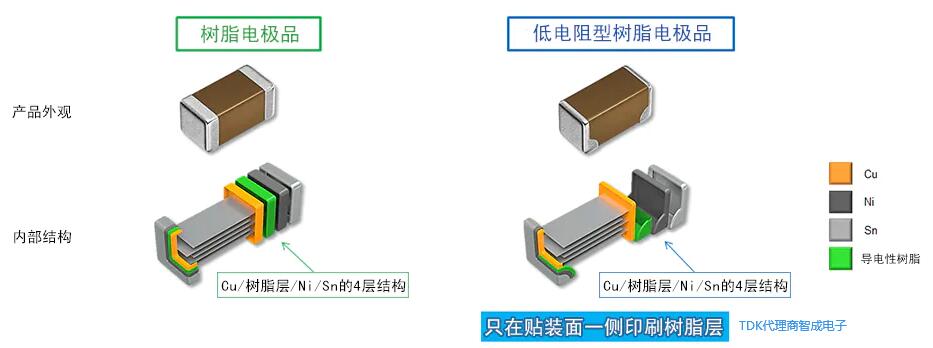

TDK一级代理商智成电子讲述TDK电容TDK低电阻型树脂电极贴片电容介绍,通过独特的端子结构兼顾高可靠性与低电阻,低电阻型树脂电极产品。树脂电极品内部增加了树脂层,可吸收部分机械应力。但另一方面树脂电极品也有会让ESR等电阻成分上升的缺点。为了改善旧型树脂电极品的不足,我们优化了端子结构使其可以降低电阻,新型树脂电极品现已开发成功。低电阻型的端子构成成分是铜/树脂层/镍/锡,没有任何改变,但是其树脂层只印刷在贴装面一侧。

革新端子结构的低电阻型产品

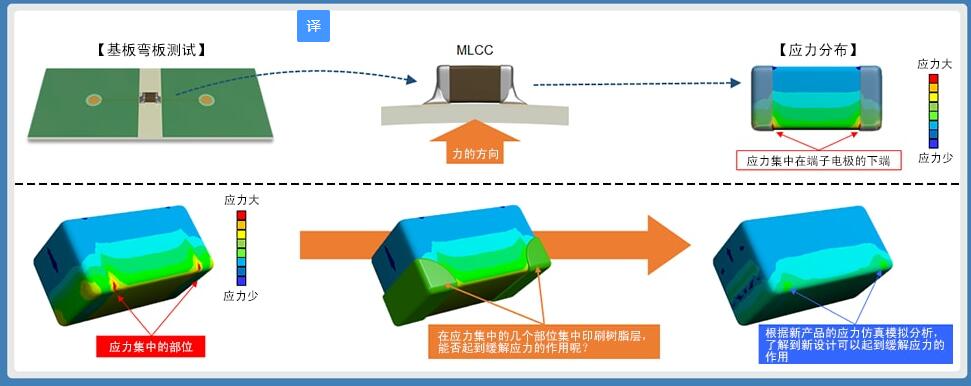

TDK电容_TDK低电阻型树脂电极贴片电容只在贴装面印刷树脂层来吸收基板应力

从弯板应力方面说明新型树脂品的设计目的。基板弯曲会给位于基板贴装面的端子电极下端施加应力。通过对部分集中涂装树脂层,而非给端子电极整体涂布树脂层就能缓解机械应力是该产品的设计目的。

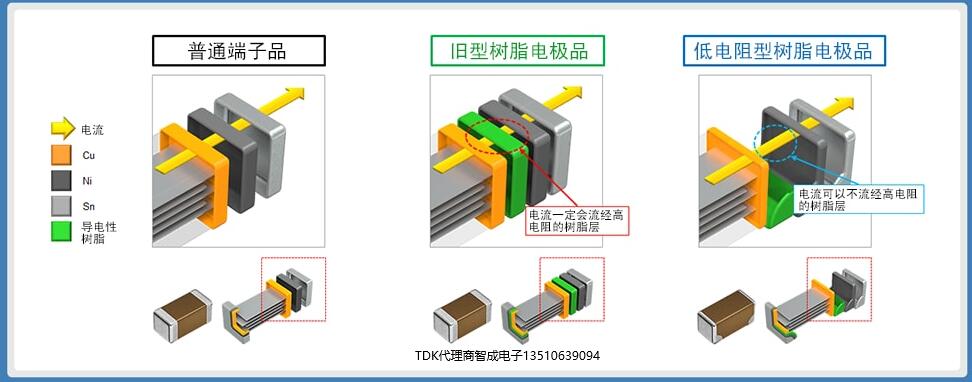

TDK电容_TDK低电阻型树脂电极贴片电容端子电极内的电流流通图

新结构所带来的优点,将以电流流通端电极时的差异来说明。在旧型树脂电极品中,其整个端子面都覆盖了树脂层,所以电流一定会流经树脂层。相较于铜等金属,树脂层的电阻更高,所以其电阻成分要比普通端子品更高一点。另一方面,TDK电容一级代理商智成电子提醒您低电阻型树脂电极产品可使电流不流经树脂层。因此,电阻成分可以控制为与普通端子品相当的程度。

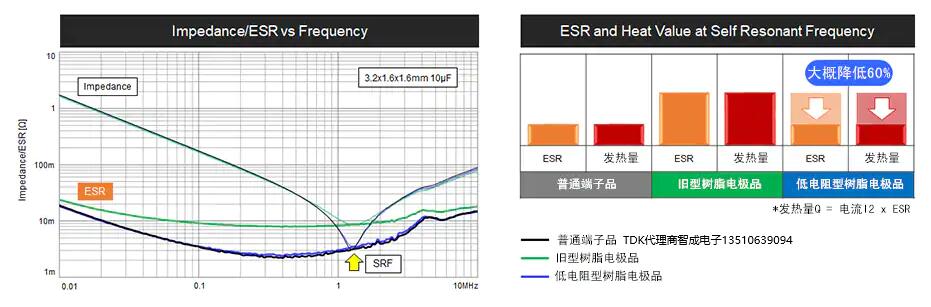

TDK电容_TDK低电阻型树脂电极贴片电容降低阻抗/ESR

降低阻抗/ESR的效果可参考上图:阻抗/ESR频率特性图。旧型树脂电极品(绿色曲线)的电阻值高于普通端子品(黑色曲线),低电阻型树脂电极品(蓝色曲线)的电阻值和普通端子品的频率曲线几乎一样。另外,若对比谐振点(SRF)的话,低电阻型树脂电极品的ESR比旧型树脂电极品降低了约60%,预计发热量也有相应减少(发热量和ESR成正比)。而且阻抗及ESR都与普通端子品相同,那么在进行替代时其替代风险也有所降低,有利于树脂电极品的推广。

阻抗/ESR频率特性、谐振点下的ESR/发热量

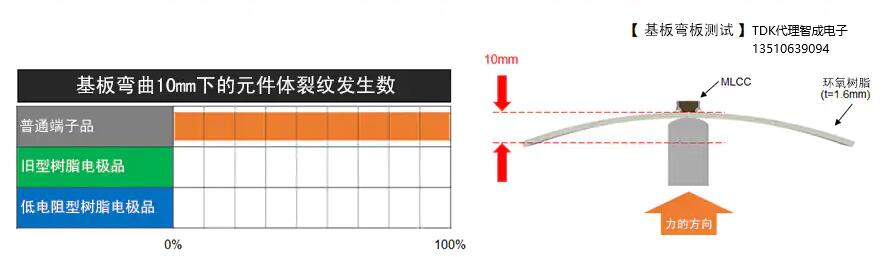

TDK电容_TDK低电阻型树脂电极贴片电容基板弯曲耐性与旧型树脂软端子相同

接下来,是基板弯板测试的结果。树脂电极品,不管是旧型品还是新品/低电阻型树脂电极品,在基板弯曲10mm的情况下也不会产生元件体裂纹。根据以上结果,低电阻型树脂电极品既可以承受基板弯曲,又能实现低电阻的要求。

基板弯曲试验结果

TDK电容低电阻型树脂电极产品的特点】

通过只在基板贴装面侧覆盖树脂层,电流不会流经树脂层,可实现低电阻。
TDK电容主要用途】
电源回路用安全设计
工程内基板弯曲对策品

以上就是本文全部内容,主要介绍了TDK电容_TDK低电阻型树脂电极贴片电容的主要功能。如需要采购TDK贴片电容,欢迎来电咨询智成电子。
