分享三种贴片电容失效分析方法

文章来源:智成电子 人气: 706 发表时间: 01-11

贴片电容器是一种电容器材料。贴片电容器全称为:多层陶瓷电容器,又称贴片电容器,片容。贴片电容器有两种表示方式,一种是英寸单位,另一种是毫米单位。以下是村田贴片电容代理商深圳智成为您介绍三种常用的贴片电容失效分析方法。

一、贴片电容失效分析之扫描超声

扫描超声是分析多层陶瓷电容器最重要的无损检测方法。能有效检测空洞、分层、水平裂纹。由于超声分析原理通常是平面反射,因此垂直裂纹的分辨率不强,如绝大多数烧结裂纹,垂直分量较大的弯曲裂纹。同时,多层陶瓷电容器的检查需要较高的超声频率。

二、贴片电容失效分析之甲醇检漏法:

对于严重的分层或开裂,可采用甲醇泄漏测量法将失效器件渗入甲醇溶液。由于甲醇是一种极性分子,具有很强的渗透性,它可以通过毛细管渗入严重的分层或开裂位置。通电后产生大量的泄漏电流,有助于诊断。

三、贴片电容失效分析之金相剖面:

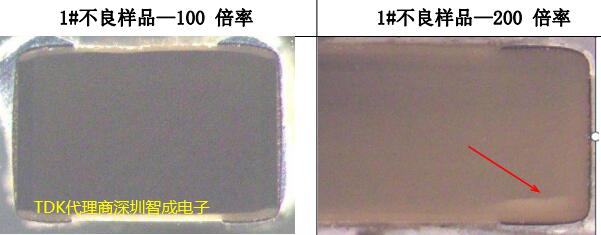

金相剖面不仅是陶瓷电容器最经典、最有效的故障分析方法。其优点是通过剖面及相关光学或扫描电子显微镜检查,可获得故障位置成分、外观等精细结构,然后协助分析故障机制。但缺点是制备复杂,制备技术要求高,是一种毁灭性的检测手段。金相剖面分析多层陶瓷电容器故障的经典案例。

以上就是本文全部内容,深圳智成是TDK和村田一级代理商,智成电子成立于2009年注册资金500万,原厂授权一级代理日本TDK,村田muRata,太诱taiyo三星电容,台湾国巨,HEC禾伸堂, PDC信昌,美国Johanson等品牌,主营贴片电容、贴片电感、蜂鸣器、滤波器、高压贴片电容、 安规贴片电容等全系列产品,库存十万多种规格型号,品种齐全。详情咨询13510639094微信同号。
