快速了解风华高科贴片电感命名规则和代码

文章来源:智成电子 人气: 1,048 发表时间: 01-13

深圳智成是风华一级代理经销商带您快速了解风华高科贴片电感命名规则和代码

风华高科贴片电感命名规则和代码主要组成部分有:产品代号、规格尺寸、材料代号、感量、误差、包装方式。例如风华电感型号:VHF160808H47NJT

1、VHF:表示叠层片式电感。其他可能出现的字符含义:

  CMI 叠层片式电感   VHF 叠层片式高频电感

  FHW 片式绕线电感

  LBS LBS系列贴片功率电感 PIO PIO系列功率电感

  MS MS系列贴片功率电感 BTC BTC系列功率电感

  HC HC系列贴片功率电感 PB PB系列功率电感

  PS PS系列功率电感

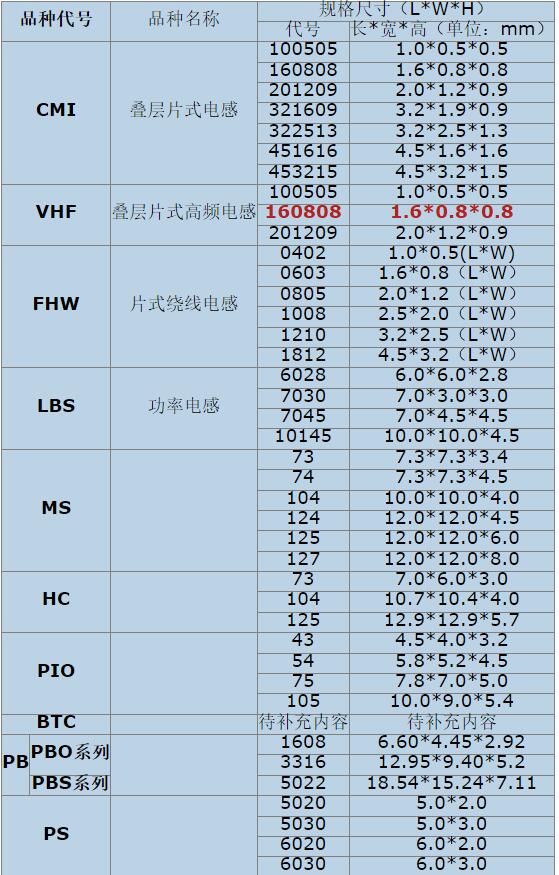

2、风华高科的贴片电感各个封装的尺寸表示方法都不一样,详细尺寸对照表如下图所示。

3、贴片电感所采用的原料为H料。不同类型的原材料对电感器性能有很大的影响,但具体电感器型号选择时以主要参数为标准,原材料一般不必考虑到。

4、感量为47nH=0.047μH

,N意味着0.0(nH),即N=0.0(nH),R意味着0.0(μH)即N=0.0(μH)。假如为数字组成并没有英文字母后缀名,则默认设置单位为μH,当中前2位为有效位数,后一位为有效位数侧门零的数量。

别的事例:R10=0.10μH;1RO=1.0μH;151=150μH

5、J表明偏差精确度为±5%;

别的精确度表明为:D——005级——±0.5%;F——01级——±1%;G——02级——±2%;J——I级——±5%;K——II级——±10%;L——±15%;M——III级——±20%。

6、包装方式:T意味着卷带盘装。

别的包装方式:B表明散装
