怎么预防贴片电容焊锡产生裂纹,需特别注意哪些事项

文章来源:智成电子 人气: 337 发表时间: 11-07

焊锡裂纹产生的主要原因为热冲击、温度循环导致的热疲劳以及使用硬脆的无铅焊锡。

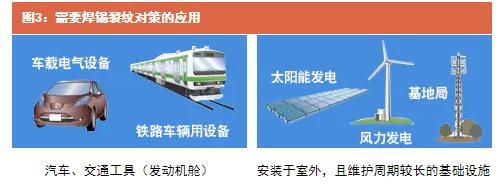

因此,在会产生急剧加热(急剧)或急剧冷却(急冷)等周温度急剧变化(热冲击)的环境,例如汽车发动机舱等高温发热部位周围的封装应特别注意。
此外,安装在室外等温度反复变化的环境下的产品,例如太阳能发电、风力发电、基地局等基础设施由于其维护周期长,因此需要注意焊锡裂纹对策。

对于耐热冲击的接合强度可选用TDK金属支架电容

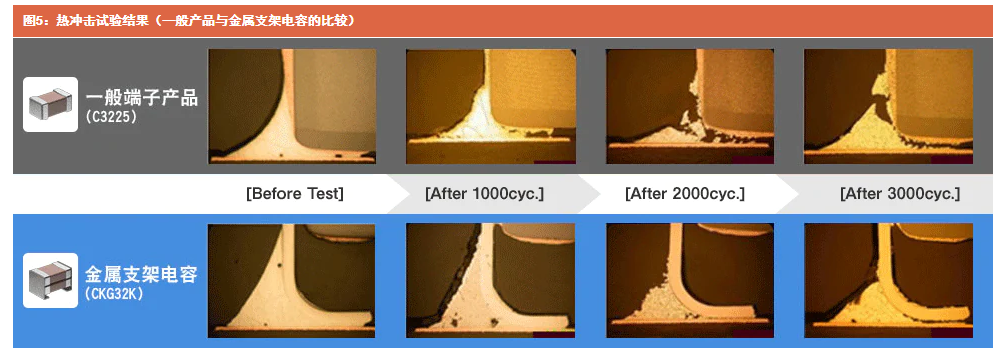

TDK的金属支架电容对于焊锡裂纹拥有极高的抑制效果。图5为3000次循环热冲击的截面比较图,从图中可以看出,一般端子产品相比金属支架电容,其焊锡更易劣化。特别在2000次循环以上,其差异更加明显。

TDK一般电容和金属端电子电容基板弯曲模拟的比较

通过焊锡接合于基板上的一般产品与金属支架电容的基板弯曲模拟如图6所示。因热冲击及基板弯曲等产生的应力会集中于焊锡接合部,此时一般产品极易产生焊锡裂纹,而金属支架电容的金属端子会吸收应力,因此减少了焊锡裂纹的产生。

以上就是本文全部内容,主要讲述了怎么预防贴片电容焊锡产生裂纹,需特别注意哪些事项。深圳智成电子可以预订TDK金属端子贴片电容,有需要可以联系业务员咨询。下面是智成电子简介。
